电线电缆网 > 挤塑 挤橡 发泡 > 亨斯迈TPU挤出成型缺陷问题(完整版)

亨斯迈TPU挤出成型缺陷问题 - 无图版

线线缆缆 --- 2015-06-11 19:58:36

1

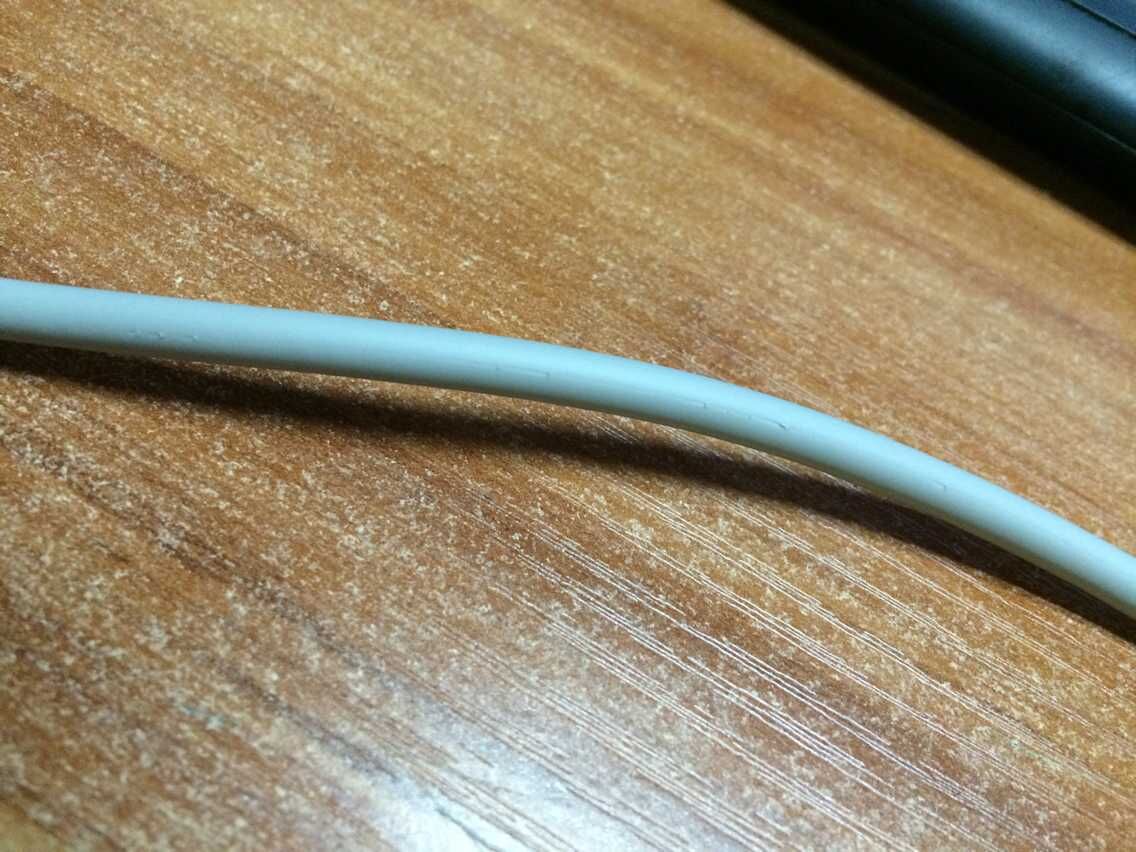

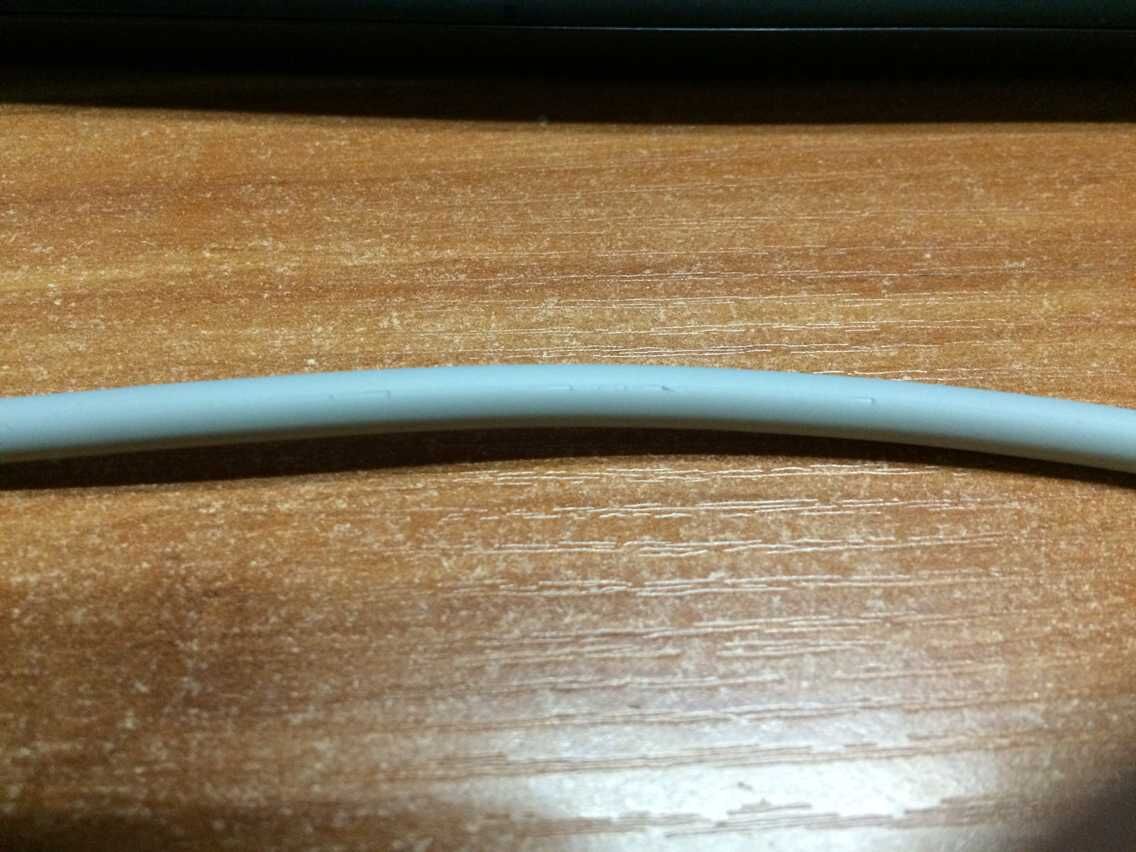

大家好:我们在生产亨斯迈TPU/4766牌号的护套料时:出现点状刮刺的不良现象(见图)。 间断性发生,每次出现都是集中在一条直线上。间隔几米或者几十米又出现一次。(生产3.0以下的小线径就不会)越大的线材越容易有,非常头疼。 急求解决方案。

线线缆缆 --- 2015-06-11 20:02:00

2

不知道怎么上传图片的。 下载还需要金币。<div>各位大侠有下载看缺陷的,都可以找我,退回金币。谢谢</div>
sa571328 --- 2015-06-12 09:02:25

3

我们用他家的4350随便怎样挤出,从未出现过问题
线线缆缆 --- 2015-06-12 09:35:02

4

你好:请问下,4350,是雾面的料吗? 硬度和价格怎么样? 你们主要用来做什么线呀?
深不可测 --- 2015-06-12 15:10:49

5

没看图,估计是温度问题,调剂机头和模口温度

dear8243 --- 2015-06-12 16:35:19

6


从你的图看我个人感觉像杂质
1.从调温押料出来到装机头调机生产的动作要快,要连贯 ,不可让料在机头,螺杆内停顿超过10分鐘。否则料会在蜂巢板处变硬结块,造成麻点,杂料,要特别留意机台出来的料是否处于胶化不良的状态,如调整的时间过长则应再次加大押出的转速,使料处于良好的状态下才可以生产,另外要垫2-3块100目网膜,以增加蜂巢板对料的反压力。
2.将事先准备好的网膜用蜂巢板压紧放在机头上加以预热,用预热好的蜂巢板与网膜比不预热过的可以减少调机时的浪费,和有可能出现的麻料杂料以及亮雾不均匀的情况。因为只有所用的辅助物料处于相同温度中,押出的料才更顺畅。
3.当料押出来时,将速度调快一些,防止料积压在机颈蜂巢板内形成死料,应观察押出的料是否已经胶化好,即料块表面是否光滑无杂质,无麻点等,而且料块不可太软太稀,表面不可粗糙等。
349255965 --- 2015-06-12 16:51:25

7

加滤网试试
yan268 --- 2015-06-17 14:29:28

8

可能是胶料塑化不好。可以调高温度试试。看不到你的图。没有办法更深入帮你分析。方便的寄个不良品来给我看看。美国路博润特种化工华南总经销商百事达黄工。13751321768.有大量挤出型/医疗级.普通级TPU料。注塑型/TPU料.我们产品齐全相信一定有你要的材料。
zh022 --- 2015-06-18 09:23:36

9

模具是不是有残胶
-- 结束 --
