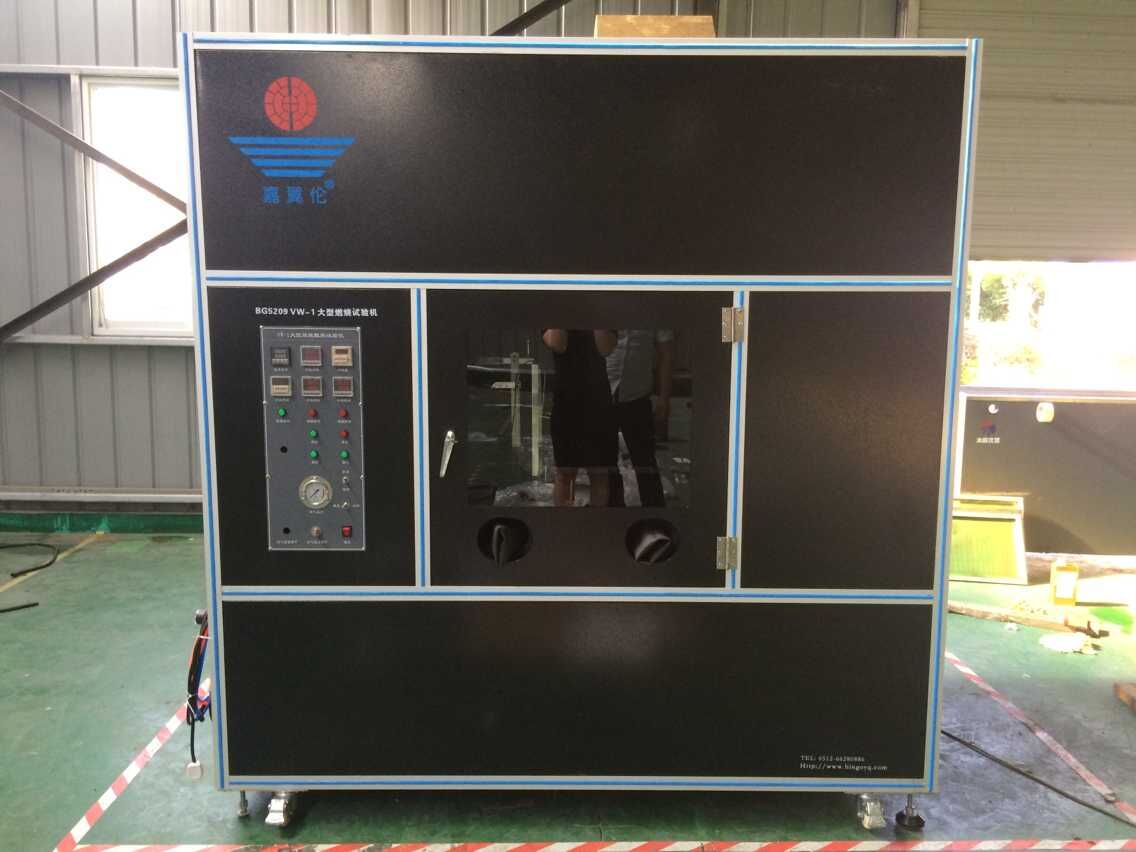

BG5209VW-1燃烧试验机

适用范围：

VW-1燃烧试验机是严格，经济适用并大量被电线电缆行业广为使用。参数详细如下：整个试验在一个体积为4.32立方米密封的试验室进行。试验方法：调节好火焰高度，将火焰顶端置于试件下，燃烧15秒，熄灭15秒，重复5次后检查试件被焚情形，可设定燃烧,熄灭时间及重复次数，并可自动操作。

对应标准：

UL1581

GB/T 12666.1~2-2008

主要技术指标：

u  有效空间2.4m(长)*1m(宽)*1.8m(高)，整个试验在一个体积为4.32立方米密封的试验室进行。

u  试验方法：调节好火焰高度，将火焰顶端置于试件下，燃烧15秒，熄灭15秒，重复5次后检查试件被焚情形，可设定燃烧,熄灭时间及重复次数，并可自动操作。适用于UL1581、UL13、UL444、UL1655之VW-1以及CSA之FT-1、FT-2。

u  主要参考标准：本试验装置满足UL1581-2001第1060节（垂直燃烧和FT1试验）、1080节（VW-1燃烧试验）、1090节 （电器用线水平燃烧试验）、1100节（水平试样/FT2燃烧试验）要求。

u   试验箱体

Ø   本试验箱体采用铝合金框架＋电解板静电喷涂，具有外观美观、防锈防腐等特点

Ø   箱体顶部设有强力抽风排烟系统，在试验完成时，与送风系统同时打开，能将废气排出到室外；试验过程中，此系统为封闭状态。

Ø   箱体后侧面设有送风门。在试验完成时，抽风系统打开时，向箱内送风，试验过程中，此封闭需关闭。

Ø   箱体正面设有试验过程中可以密封的钢化玻璃观察窗，便于观察试验情况。

Ø   在玻璃观察窗下方开有一个可以将手和胳膊伸到试验箱的进行操作的孔，此孔装有密封手套，操作者利用密封手套进行操作燃烧喷灯。

u   测温系统

Ø   热传感器（铜制导管和热电偶）—导管结构应为传导率极高的电解铜。长度为19.14±0.02mm

Ø   K型热电耦，配0.5mm直径的不锈钢管做外套。

Ø   数显台湾泰仕温度表和英国进口K型热电偶相匹配。读数大于1000℃。

Ø   整过测试系统为：活动式，测温时将其置于试验箱内，进行测温。

Ø   配备电子秒表：精确到0.1S（在测温校验时备用）

u   试验装置及试验夹具

Ø   主要夹具：试验支架与燃烧喷灯

Ø   试验支架：由不锈钢制作，分水平支架与垂直支架独立式，即FT1、FT2、VW-1三种规格。垂直支架与喷灯所在平面与观察窗平面平行，便于观察与操作。

u  燃烧喷灯（UL1581指定喷灯）：满足ASTM D 5025-99要求，标准功率：垂直喷灯为500W，水平喷灯为225W，喷火口直径：0.90±0.03mm，喷口灯长度：1.60±0.05mm，喷口距空气进口高度为102mm；喷灯角度：水平为90度，垂直为20度（纵向轴线保持在垂直平面上且与垂直方向产生20°的夹角）

u  楔形架：增加楔子，喷灯安要求安装在楔子上，并能方便移动，同时能精确移回到规定位置。

u  配备可以测量水平和垂直燃烧时内、外焰的标尺一套。

u  配备500mm精确到1mm的钢尺一把，以备试验用。

u  流量控制系统：

Ø   主要包括：流量计、减压阀、背压力管

Ø   流量计：流量量程1000ml/min

Ø   燃烧减压阀：1个，可将气体流量调节器至10磅/立方英寸

Ø   背压力管：水柱高度精度到5mm或以下

Ø   背压力液体：为红油或绿油

u   计时系统与燃烧次数累计系统

Ø   本试验装置提供燃烧次数、燃烧计时、持燃烧计时与延燃计时三个计时系统，三个计时器的功能如下：

Ø   燃烧计时：当燃烧着了的喷灯到达规定位置时，自动记录喷火时间（按规定设定：如燃烧15S），试验员通过观察所设定的时间，当喷火时间到达瞬间，手很快转动楔形架，移开喷灯。

Ø   持燃计时：当上述燃烧计时到达后，此计时器自动计时；如果在规定时间（如：停止供火15S），此过程中，如果被燃烧的样品火焰熄灭，那么再进行第二次燃烧，重复第一步燃烧过程。

Ø   延燃计时：如果在上一步规定时间内，未熄灭，用手动启动另一个延燃烧计时器，如在规定延燃时间内熄灭，接着重复进行第一步燃烧试验，若在规定时间内未能熄灭，直接判定试验失败。能自动记录燃烧次数，以免造成失误并设有相应的蜂鸣报警声（选配）。

u  外型尺寸： 2.4m(长)*1m(宽)*2.5m(高)

u  气源：甲烷、空气（客户自备）

u  电源： AC220V 50/60Hz  3A
