各位大師

我們公司現在在開發type c  全功能的   怎麼配線呢?   我們是同軸線結構的  按照規範上的配線 規範上真的很不清楚啊!

規範上就沒有提到那8根同軸線的編織接在那個角位上。。  真的很頭大啊!!

還有一個問題是我們的客人要求長度為2M 為了滿足速率我們選用30AWG 這樣我的OD做到了6.8   可是規範上的外模厚度要求6.5mmMAX  那我怎麼成型外模啊!!

吐血啊!!

請各位大師賜教

jack2204 --- 2015-02-05 08:56:23

2

1,8同軸,編織全數短路,連接TYPE_C外殼

2,目前尚無真正C to C產品,嘗試做做看,雖然失敗機率大

wenjinkyo --- 2015-02-05 08:59:20

3

有谁做出成品来的?
迷儿 --- 2015-02-05 11:22:58

4

最近都没搞USB3.1,谁有关于USB3.1的分析资料发来看看,学习
yuepoking --- 2015-02-05 12:01:04

5

我有英文规范  很全   需要的联系我  QQ2856046702
jack2204 --- 2015-02-06 10:16:53

6

我家有做,c to c full type不好做

8同軸處理及加工是各問題,不難只要有LVDS工藝工廠,應可以克服

pcb是各關鍵

迷儿 --- 2015-02-06 11:40:30

7

 8同軸的編織短路焊接鐵殼, 規範上說明了沒有啊,朋友請告知
moveitgogo --- 2015-02-06 16:53:47

8

jack2204:

1,8同軸,編織全數短路,連接TYPE_C外殼

2,目前尚無真正C to C產品,嘗試做做看,雖然失敗機率大

<div>按标准的定义,同轴屏蔽与外编织都需要接外壳才对。</div>
jack2204 --- 2015-02-07 09:50:12

9

是的

但因零件間距0.5,無法直接焊接

目前已知,多採用PCB轉接

直接在PCB做連結短路

wenjinkyo --- 2015-02-27 10:33:35

10

关注
hongshuna --- 2015-04-02 09:04:11

11

关注
hongshuna --- 2015-04-02 09:10:44

12

你好,请问可以发份接线图纸给我吗?邮箱659277190@qq.com 谢谢
hongshuna --- 2015-04-02 09:11:30

13

jack2204:

我家有做,c to c full type不好做

8同軸處理及加工是各問題,不難只要有LVDS工藝工廠,應可以克服

pcb是各關鍵

你好,请问可以发份接线图纸给我吗?邮箱659277190@qq.com 谢谢
wenjinkyo --- 2015-04-06 19:36:19

14

jack2204:

1,8同軸,編織全數短路,連接TYPE_C外殼

2,目前尚無真正C to C產品,嘗試做做看,雖然失敗機率大

<div>
</div><div>现在做的咋样了?</div>
jackytsui --- 2015-04-08 09:39:55

15

规范上都有说明怎样配线,
zhjrx2008 --- 2015-04-08 18:09:46

16

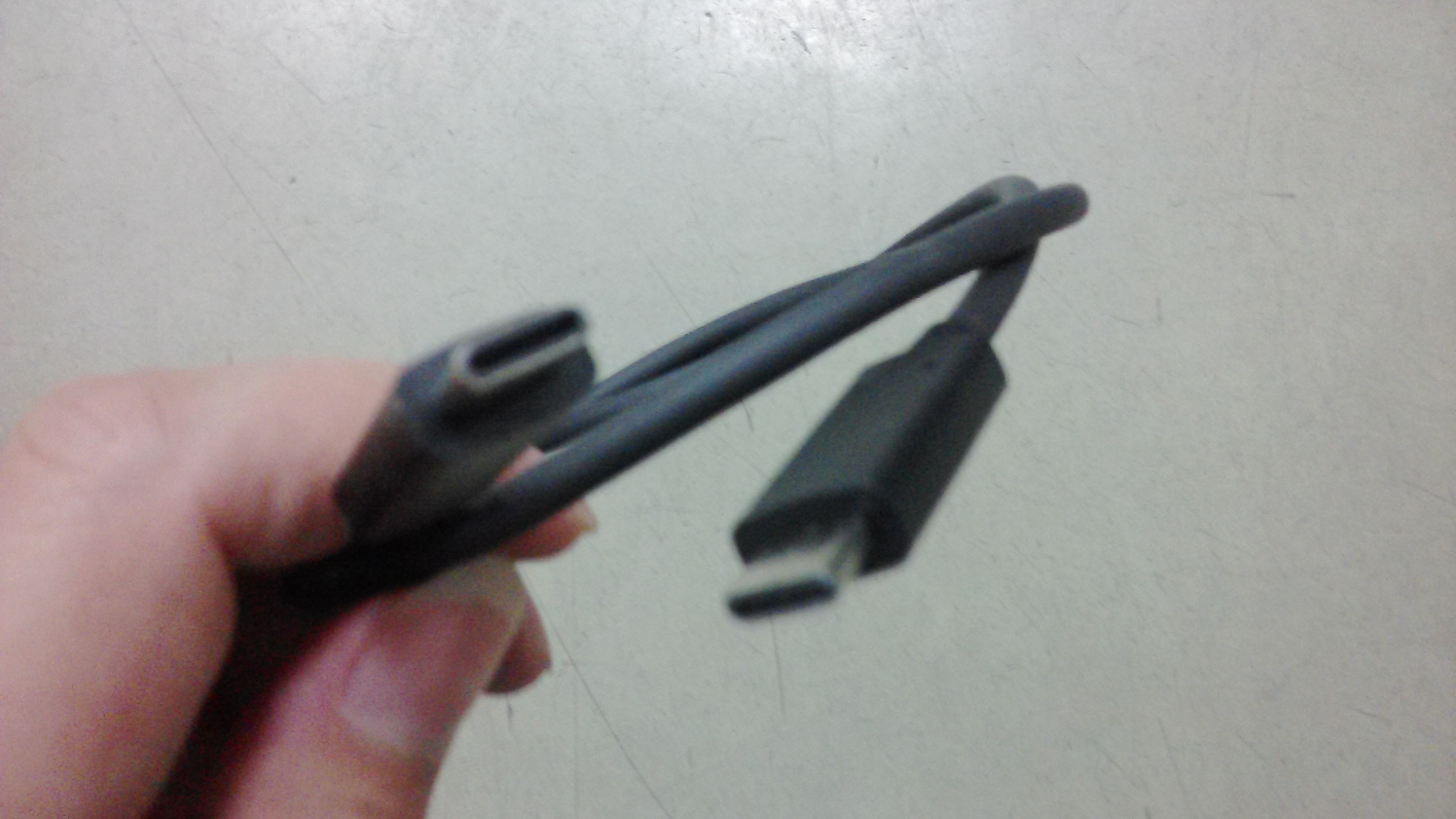

我有做成品



-- 结束 --
