电线电缆网 > 挤塑 挤橡 发泡 > 缠绕线挤出时被挤产生位移怎么办(完整版)

缠绕线挤出时被挤产生位移怎么办 - 无图版

主席 --- 2014-12-29 10:23:02

1

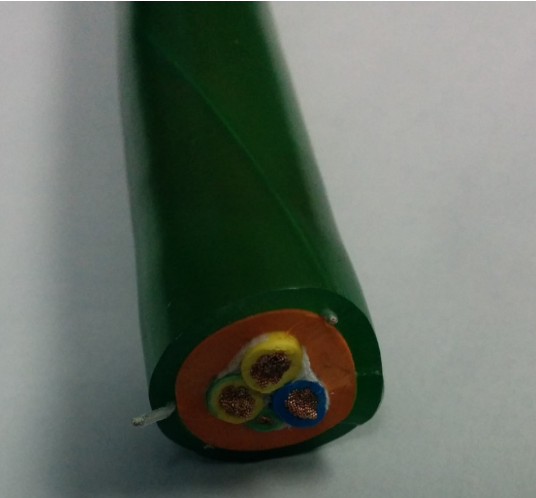

由于没有合适的绞线和成缆设备,我们采用编织机将三根细线缠绕于内护套之外(单向编织),但是在护套挤出时由于挤出压力的关系,缠绕线会产生位移破坏节距,导致外观非常难看,朋友们帮想想有没有什么解决办法。电缆见附图,其中内外护套之间的白色小细线为缠绕线。

屏幕截图 2023-11-03 222848.png

主席 --- 2014-12-29 10:30:28

2

不好意思哈 不会直接粘图片,应该也没有看图片的必要。。

[主席 在 2014-12-29 10:33:14 编辑过]

zh022 --- 2014-12-29 11:31:13

3

包一层聚酯带
主席 --- 2014-12-29 13:19:52

4

zh022:
包一层聚酯带
,缠绕的是发光线,外面是透明护套,包聚酯带的话可能会很难看啊
迷儿 --- 2014-12-31 03:27:50

5

这个问题我以前也遇到,比较蛋疼的事情,至今也没搞定有啥好办法
jolinchen --- 2015-01-02 10:13:59

6

可以試驗下增加填充纏繞使其定位;或者試驗下將內擭套表面做磨砂面,以增加摩擦位移力。
andy17951 --- 2015-01-04 10:13:50

7

用编织机做缠绕层理论上是可行的,研发试制阶段可以尝试这样做,但是实际生产就不行了,因为编织机是多股丝在一个轴上,每根丝的张力不一样,而且锭与锭之间的缝隙只能通过增加单轴丝的直径、股数、节距来调整,而且单丝的直径又不能太细(容易断)、股数又不能太多(容易跳丝),最好用缠绕机生产(卧式或立式的都可以),注意缠绕结构的同轴线拉护套比编织要麻烦点,因为只要有一根丝断了就很容易卡在模芯抽丝,缠绕层比编织结构好处就是(降低整体线径、屏蔽效果更好),如果需要帮助可以和我联系:QQ:48622192

-- 结束 --
