适用范围：

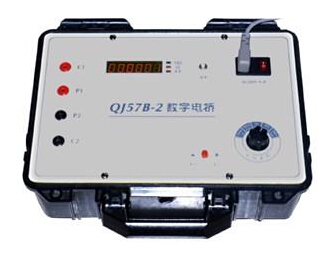

QJ57B数字电桥是新一代电线、电缆直流电阻的测试仪器，是QJ44、QJ57的更新换代产品。电桥采用Σ―△型A/D转换原理，具有测量精度高、数字滤波、快速平均及自动校准等特点。电桥采用5位半LED显示，可直读电阻测量数据。
本电桥还可以用来测试开关、接插件、继电器的触点电阻；车、船、飞机的金属铆接电阻。
对应标准：
GB/T3048.4-2007
主要技术指标：
u 采用5位半LED显示，操作方便、携带方便、读数直观、测量精度高、稳定性好。
u 测量范围：0-200Ω，最小分辨率：1μΩ准确度：±（0.05%Rx+0.05%Rm）
使用环境
参比条件：温度20℃±0.5℃
相对湿度40%-60%（送检时，对实验室的要求）
标称条件：温度0―35℃
相对湿度25%-75%（现场环境）
各量程主要参数见表1：
（温度20℃±0.5℃、相对湿度40%-60%）
量程 | 测试电流 | 分辨率 | 测量范围 | 基本误差 |
20mΩ | 1A | 1μΩ | 0-20.000 mΩ | ±（0.1%Rx+0.15%Rm） |
200mΩ | 0.5A | 1μΩ | 0-200.000mΩ | ±（0.05%Rx+0.1%Rm） |
2Ω | 100mA | 10μΩ | 0-2.00000Ω | ±（0.05%Rx+0.05%Rm） |
20Ω | 100mA | 100μΩ | 0-20.0000mΩ | |
200Ω | 10mA | 1mΩ | 0-200.000Ω |
备注：20mΩ档为4位半显示(在<mΩ时，测量值末位数减3字)。
200mΩ-200Ω档为5位半显示。
供电电源：AC220V±22V 50HZ±1.5HZ
外形尺寸：383*296*166mm
重量：不大于4Kg
