flyming82 --- 2014-06-10 14:57:36

1

最近我们的设备上需要用到能耐受4kV工频耐压的电子线,但是我们之前一直使用的都是UL1007的线束,上面的额定电压只有300V。供应商又给找了UL1581的线,额定电压是600V,另外还有一种UL 3239的线,3kV额定电压。

现在我们通过自己的耐压实验(常温下),发现了一个问题,不能明白选哪种线材是对的,不知道有哪位可以指教一下?

UL1007/1582,22AWG,我们常温下打过5kV都可以pass,但是我看758的标准里好像只写到2kV。

UL 3239,3KV的规格,我们只打到4KV就失败了,也不知道这种线的工频耐压是多少。

到这里我们就不太明白为什么UL1007的额定电压较低,工频耐压反而较高?

对于UL1007和UL3239这两种线,UL对于它们的工频耐压都是怎么规定的?

谢谢。



chicheng --- 2014-06-10 20:53:04

2

1007是熱塑型線材,3239是熱固型線材,兩者用途不一樣的。

UL758 AWM 電子線編號是按結構來編排的:

o 1XXX:單導體結構熱塑性絕緣電線。如AWM10151007等。

o 2XXX:雙導體或多導體護套結構電線。如AWM2725等。

o 3XXX:單導體結構熱固性絕緣電線。如AWM3112

o 4XXX:多導體護套結構、熱固性絕緣電纜如AWM4004等。

o 5xxxx:單導體或多導體結構特殊專案電線。如AWM5100等。

o 如果某種類型的線超過1000種,則可用5位數繼續進行編排,其中第一位數仍代表線的結構。



[chicheng 在 2014-6-10 20:57:19 编辑过]

chicheng --- 2014-06-10 21:16:25

3

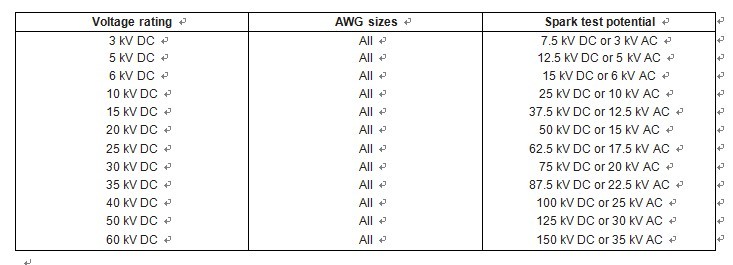

Table 45.1
Spark test potentials

[chicheng 在 2014-6-10 21:17:15 编辑过]

highspeed0 --- 2014-06-11 08:38:04

4

楼上说的是火花电压

楼主说的是额定电压和耐压等级之间的关联,我也一直很迷茫,也想知道,哪位大侠出来解答一下


rooneyfly --- 2014-06-12 10:44:02

5

Maximum 200 deg C, 60000 Vdc 3239是6000V的。你怎麼看的3K?
mancinic --- 2014-06-21 08:42:22

6

haoe
