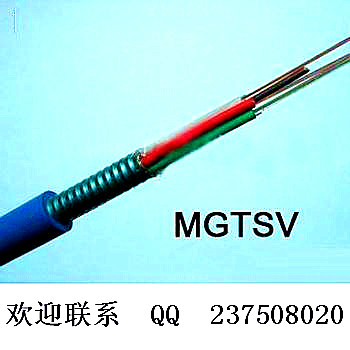

MGTSV矿用光缆按结构分可分为
MGXTSV型煤矿用光缆中心束管式 最大可做到12芯
MGTSV型煤矿用光缆层绞式 最大可做244芯
结构特征
MGXTSV型煤矿用光缆中心束管式
中心松套管；
缆芯填充油膏；
细钢丝铠装；
双面涂塑轧纹钢带粘接PE内护套；
阻燃外护套。

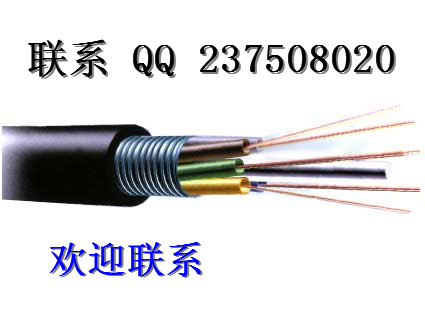

MGTSV型煤矿用光缆层绞式
结构特征
金属中心加强件；
光纤松套管；
缆芯填充油膏；
双面涂塑轧纹钢带粘接PE内护套；
阻燃外护套。
技术特点
MGXTSV型煤矿用光缆中心束管式
独特的套管设计，使套管具有良好的柔韧性和抗侧压性能；
精确的余长控制工艺，使光缆具有优异的机械和环境性能；
外径小，具有优越的抗拉性能便于安装敷设；
钢带铠装抗侧压性能优良，具有防鼠防弹能力。
MGTSV型煤矿用光缆层绞式
技术特点
独特的套管设计，使套管具有良好的柔韧性和抗侧压性能；
精确的余长控制和SZ绞成缆工艺，使光缆具有优异的机械和环境性能；
全截面阻水；
钢带铠装抗侧压性能优良，具有防鼠防弹能力。
MGXTSV型煤矿用光缆中心束管式 最大可做到12芯
MGTSV型煤矿用光缆层绞式 最大可做244芯
结构特征
MGXTSV型煤矿用光缆中心束管式
中心松套管；
缆芯填充油膏；
细钢丝铠装；
双面涂塑轧纹钢带粘接PE内护套；
阻燃外护套。
MGTSV型煤矿用光缆层绞式
结构特征
金属中心加强件；
光纤松套管；
缆芯填充油膏；
双面涂塑轧纹钢带粘接PE内护套；
阻燃外护套。
技术特点
MGXTSV型煤矿用光缆中心束管式
独特的套管设计，使套管具有良好的柔韧性和抗侧压性能；
精确的余长控制工艺，使光缆具有优异的机械和环境性能；
外径小，具有优越的抗拉性能便于安装敷设；
钢带铠装抗侧压性能优良，具有防鼠防弹能力。
MGTSV型煤矿用光缆层绞式
技术特点
独特的套管设计，使套管具有良好的柔韧性和抗侧压性能；
精确的余长控制和SZ绞成缆工艺，使光缆具有优异的机械和环境性能；
全截面阻水；
钢带铠装抗侧压性能优良，具有防鼠防弹能力。
敷设方式：竖井、巷道
适用温度：-40℃～+70℃
芯数 外径mm 重量kg/km
2～30 12.7 180
32～36 12.9 210
38～60 13.9 220
62～72 14.8 247
74～96 16.4 293
本厂生产ADSS电力光缆 OPGW光缆 矿用光缆 8字自承式光缆 非金属阻燃光缆，欢迎订购！ 15910669786
