scwangbo --- 2013-10-17 09:31:03

1

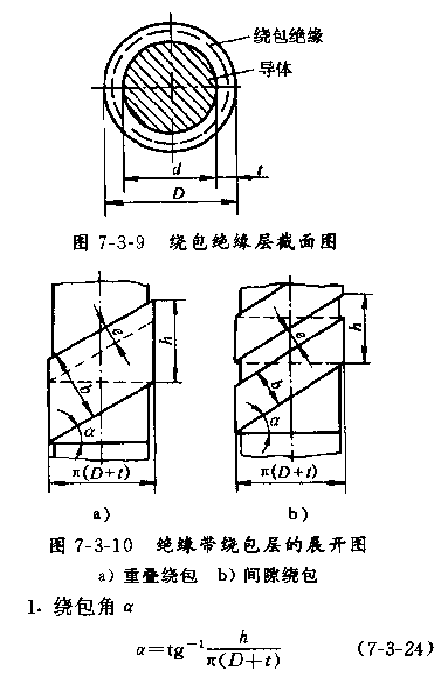

按照电线电缆手册公式(7-3-24):绕包角=tg-1 (h/3.1415926*(D+t)),其中:h节距,D导线外径,t包带厚度。





如上图,请问,图7-3-9中,d为导体,t为包带厚度,那D代表什么意思?图中的D是否与公式中的D为同一个数。

请问其值怎么计算?D=d+2t,还是 D=d+4t.

公式里的(D+t),应该是绕包后包带有效直径吧,如果是单层,其包带的有效直径是否应该为d+t,如果为重叠方式的第二层,该层的有效直径是否应该为d+3t?

有点没理解这个公式,请高手帮忙解答下。

xuxiaoru --- 2013-10-17 13:12:19

2

是呀,我也一致在疑惑,请同仁解答!
scwangbo --- 2013-10-18 09:31:58

3

等高手来解答

hswzh --- 2013-10-18 10:21:55

4

应该不难理解。图中的D与公式中的D是同一个参数,是绕包后的有效直径,(中径)单层是d+t,两层是d+2t
wszwszwsz5 --- 2016-08-09 20:44:08

5

wszwszwsz5 --- 2016-08-10 20:10:08

6

wszwszwsz5 --- 2016-08-15 21:31:34

7

yuli325 --- 2016-10-29 12:39:15

8

我们也想知道
