USB3.0 AM TO AF 1m AF端阻抗偏高 - 简版

westfallen
楼主
2013-06-04 11:07:23

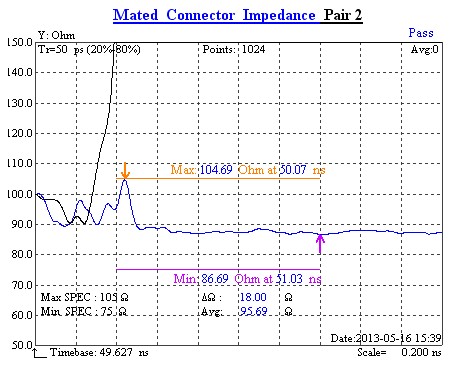

最近有在做USB3.0 AM TO AF，AF 端是做一个90度的内模, AF连接器采用单排,LCP料. 以下是成品的AF阻抗测试曲线; 裸线的阻抗做的很低了. 我觉的AF的阻抗本身有些高了. 想请教高人要如何改善?  另外,除了改连接器阻抗外,有没有别的办法进行改善？ 拜谢！







暗剑
1 楼
2013-06-05 08:32:52

这个测试图形有点问题，应该是校正不好或者是根本就没校正就测试的吧，连接器的阻抗对线材本身的阻抗不会有太大的影响。

westfallen
2 楼
2013-06-06 14:31:53

AF 端恰恰是90度弯折,弯折的地方就是在去外被后 裸露的铝箔位置.    是不是弯折后阻抗会变大呢？

active
3 楼
2013-06-07 09:15:13

我也觉得测试有问题,校正线和测试线没有迭在一起,显示校正没校正到位

取个名字难
4 楼
2013-06-07 10:55:31
westfallen:

AF 端恰恰是90度弯折,弯折的地方就是在去外被后 裸露的铝箔位置.    是不是弯折后阻抗会变大呢？

剥线长度长了 肯定会影响连接器阻抗变大的 这个没办法 只是在加工的时候尽量尽量再尽量！

如同HDMI做旋转头 也是这样

westfallen
5 楼
2013-06-07 19:16:23

黑色的矫正线吗？ 测试线和矫正线要怎么样的重合程度才算OK？

westfallen
6 楼
2013-06-07 19:17:26
怎么计算阻抗最高点是cable 的那个位置？
- 本帖结束 -
