电线电缆网 > 标准讨论 培训学习 > 【标准见解】关于JB/T 8734.2-2012的两处疑问（完整版）

【标准见解】关于JB/T 8734.2-2012的两处疑问 - 无图版

sswffgdnn --- 2013-01-17 18:33:53

1

标准名称：额定电压450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第2部分：固定布线用电缆电线

标准编号：JB/T 8734.2-2012
标准状态：现行
标准简介：
本标准规定了固定布线用电线电缆的型号、规格、技术要求和检验。

本标准适用于交流额定电压U0／U为450/750V及以下动力装置固定布线用的铜芯或铝芯聚氯乙烯绝缘电缆电线。
替代情况：替代JB/T 8734.2-1998
发布部门：中华人民共和国工业和信息化部
发布日期：2012-05-24
实施日期：2012-11-01
出 版 社：机械工业出版社
出版日期：2012-12
2011年12月第1版第1次印刷

截图来源：正版JB/T 8735.2-2012扫描件（非盗版标准）。

【两处疑问】

RVV 12×0.5和RVV 12×0.75平均外形尺寸下限的规定分别为9.7mm和9.5mm；

RVV 20×0.5和RVV 20×0.75平均外形尺寸下限的规定分别为12.5mm和11.6mm。

相同芯数的外径下限0.5mm2比0.75mm2大？

本文原创，转载请保留出处。

天使之蓝冰



linxi --- 2013-01-18 08:37:09

2

编制这个标准的人在个大家秀智商下限呢。
lyf1546 --- 2013-01-19 10:47:41

3

可以理解，做为我们使用标准的人来说，标准是什么我们就写什么

weijianjun --- 2013-01-19 16:21:19

4

明显的错误，看来编制国家标准，行业标准的人都不重视啊。这些错误是不应该出现的啊。
叶儿 --- 2013-01-19 16:29:01

5

无语
djt7009 --- 2013-01-20 10:24:34

6

是啊，连计算方法也不给，想自己验证下都不行。
主席 --- 2013-01-21 09:55:55

7

新版8734编的一塌糊涂
ludiyuanyi --- 2013-01-21 13:54:25

8

应该是JB/T 8735.3-2012，不是.2，是第三部分。我们执行国标，呵呵，不理会这个了。
sswffgdnn --- 2013-01-21 14:23:25

9

ludiyuanyi:
应该是JB/T 8735.3-2012，不是.2，是第三部分。我们执行国标，呵呵，不理会这个了。

不好意思，写的时候写快了。。

国标GB/T 5023.5-2008/IEC 60227-5:2003部分，规定了

60227 IEC 52(RVV) 300/300V的2~3芯、0.5mm2~0.75mm2;

60227 IEC 53(RVV) 300/500V的2~5芯、0.75mm2~2.5mm2 ;

60227 IEC 56(RVV-90) 300/300V的2~5芯、0.5mm2~0.75mm2 ;

60227 IEC 57(RVV-90) 300/500V的2~5芯、0.75mm2~2.5mm2。

当然CNCA-01C-002:2007中也有规定RVV内容，但2013年应该会对CNCA-01C-002进行修订了。


［sswffgdnn 在 2013-1-21 14:45:45 编辑过］

sswffgdnn --- 2013-01-21 14:33:57

10

由于发帖时间过了，无法编辑原帖，重新修改发帖，请版主修改。

【标准见解】关于JB/T 8734.3-2012的两处疑问

标准名称：额定电压450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第3部分：连接用软电线和软电缆

标准编号：JB/T 8734.3-2012
标准状态：现行
标准简介：
本标准规定了连接用软电线和软电缆的型号、规格、技术要求和检验。

本标准适用于交流额定电压U0/U为300/500V及以下电器、仪器仪表及动力照明用的铜芯聚氯乙烯绝缘连接用软电线和软电缆。

替代情况：代替JB/T 8734.3-1998

发布部门：中华人民共和国工业和信息化部
发布日期：2012-05-24
实施日期：2012-11-01
出 版 社：机械工业出版社
出版日期：2012-12
2011年12月第1版第1次印刷

截图来源：正版JB/T 8735.3-2012扫描件（非盗版标准）。

【两处疑问】

RVV 12×0.5和RVV 12×0.75平均外形尺寸下限的规定分别为9.7mm和9.5mm；

RVV 20×0.5和RVV 20×0.75平均外形尺寸下限的规定分别为12.5mm和11.6mm。

相同芯数的外径下限0.5mm2比0.75mm2大？

本文原创，转载请保留出处。

天使之蓝冰

［sswffgdnn 在 2013-1-21 14:34:37 编辑过］

djt7009 --- 2013-01-23 09:01:58

11

还有RVV 2*10的外径，大家能做到吗
xunmeng --- 2013-01-25 11:07:56

12

应该是印刷错误，排版校对没发现。这种情况多了去了！！！
hg7hg7 --- 2013-01-27 10:38:20

13

我昨天编订RVVPS的工艺时发现该标准的上限我公司都无法做到呢!都要超过上限！你们计算下有这种问题吗？
sharpsword --- 2013-01-30 09:55:44

14

里面的数据有大量的错误。。数据上、文字上都有一些错误，现在的国标编织的太草率了。。
SHIZI28 --- 2013-01-30 14:34:49

15

现在编定国标的都是拿钱赚吆喝，谁出钱了，就把谁家的名字写上去
liu730320 --- 2013-01-30 17:12:48

16

标准编制审核都是走形式，昨天看电视，连小孩的教科书里都出现错误（林荫道 写成 林阴道），标准出现这种情况，见怪不怪
85348086 --- 2013-01-31 08:57:11

17

新标准快赶上大家来找茬了
sswffgdnn --- 2013-01-31 16:33:10

18

建议跟帖指出标准错误之处。

~大家来找茬！


［sswffgdnn 在 2013-1-31 16:33:23 编辑过］

一线天 --- 2013-02-01 14:31:24

19

砖家们都忙着赚名声去了，所以低级错误难免。
JIM9310 --- 2013-02-04 19:33:01

20

标准存在错误，实在难免，关键是大家将标准存在的错误通过特定的渠道反馈到标准编制组织之手，使得下次印刷标准时，标准是经过修订的。也建议，本网站建立一个小版块，专门用来挑电线电缆标准的错误，包含国外标准及国际标准。兴许，这也是本网站建立的一个初衷吧！

ych1978 --- 2013-02-17 10:40:45

21

标准文字错误是经常能在标准当中看到的，不为奇怪。关键是怕误导新手。
et6741 --- 2013-02-19 21:17:16

22

BLV1*6平方电阻要求不大于4.61有点高了吧！经常不合格！还有改一下吗？RVVP单芯的外径上限也经常超标了！
et6741 --- 2013-02-19 21:28:32

23

新标准有很多改进呀！譬如：增加BVR0.75~185、BVV0.75~185的护套厚度要求，对GB/T5023.5-2008RVV系列规格的补充等，不用我们企业自己搞个企业标准了！
sswffgdnn --- 2013-02-19 22:39:15

24

et6741:
新标准有很多改进呀！譬如：增加BVR0.75~185、BVV0.75~185的护套厚度要求，对GB/T5023.5-2008RVV系列规格的补充等，不用我们企业自己搞个企业标准了！
目前JB/T 8734-2012部分型号规格有与强制性认证实施细则规定重叠的，得等CQC出换版公告。

2007版的强制性认证实施细则按理也要修改了。

YJPEPE --- 2013-03-02 13:18:19

25

就一种型号有那么多的错误，那8734整部标准不知道有多少错误了？？？？？？
duojiao --- 2013-03-10 08:11:31

26

还有；AVVR 300/300V 0.3--0.4mm2 绝缘厚度0.5mm，RVV 300/500V 0.75、2.0mm2绝缘厚度0.4mm，

表3 BV 300/500V 0.75---1.0mm2绝缘厚度0.6，绝缘电阻0.014---0.013。

表5 BVR 450/750 V 0.75---1.0mm2 绝缘厚度0.7 绝缘电阻0.013---0.012，

这些怎么解释呢。

chenlin11 --- 2013-03-11 19:20:20

27

就是啊，标准的编制，审核就那么不严谨？怎么也是国家标准，在颁布与实施时，应该认真核查。
1325089286 --- 2013-04-10 23:03:23

28

无语
lchunq2011 --- 2013-04-11 16:01:58

29

RVV/0.5/0.75的绝缘厚度0.4和国标不一样呀，，，怎么办呀

zwgcxj1975 --- 2013-04-20 13:34:39

30

学习
xingchen --- 2013-05-13 00:00:04

31

想到有大把大把的票儿拿，那些头上拍砖的一时高兴都忘记了，谅解他们吧。。。希望我们的呼声，他们能听得见。。。

学习了哈

jsjhyxf --- 2013-05-16 16:05:38

32

不知道什么时间可以有修改通知出来呀
ajqwfnqqkm --- 2013-06-03 10:35:31

33

纠正楼主一处错误代替的是JB 8734-1998，不是JB/T
sswffgdnn --- 2013-06-04 11:23:27

34

ajqwfnqqkm:
纠正楼主一处错误代替的是JB 8734-1998，不是JB/T
论坛先前会员发过资料的，加入WTO以后，大部分电缆变成了推荐性标准。
（2002年4月8日国家经济贸易委员会公告第18号发布）
为适应我国加入世贸组织(WTO)的新形势，使我国现有的强制性行业标准符合《贸易技术性壁垒协议》(WTO/TBT)的要求，按照质检总局《关于发送“强制性行业标准清理工作方案”的通知》(国质检函（2001）33号)的统一布置，国家经贸委对已公布的强制性行业标准进行了认真清理。经研究，决定废止农用变压器等58项强制性行业标准，将隔爆型行程开关等509项强制性行业标准转为推荐性行业标准。
上述决定自公布之日起生效。
附件：一、废止58项强制性行业标准目录
二、509项强制性行业标准转为推荐性行业标准目录
国家经济贸易委员会
二00二年四月八日
附件一： 废止58项强制性行业标准目录
附件二： 509项强制性行业标准转为推荐性行业标准目录
┃序号│标准编号 │ 标准名称
┃106│JB8734.1-1998 │额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第1部分：一般规定
┃107│JB8734.2-1998 │额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第2部分:固定布线用电缆电线
┃108│JB8734.3-1998 │额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第3部分：连接用软电线
┃109│JB8734.4-1998 │额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第4部分：安装用电线
┃110│JB8734.5-1998 │额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第5部分：屏蔽电线
┃111│JB8735.1-1998 │额定电压450/750V及以下橡皮绝缘软线和软电缆第1部分：一般规定
┃112│JB8735.2-1998 │额定电压450/750V及以下橡皮绝缘软线和软电缆第2部分：通用橡套软电缆
┃113│JB8735.3-1998 │额定电压450/750V及以下橡皮绝缘软线和软电缆第3部分：橡皮绝缘编织软电缆</div>

［sswffgdnn 在 2013-6-4 11:23:57 编辑过］

我鑫飞翔 --- 2013-07-10 15:12:21

35

这个新版本确实很多错误之处，看看耐压的表格就知道了，无语
ashui1986 --- 2013-07-24 11:01:07

36

现在的标准 都是花钱 胡搞
xinsifuyun --- 2013-08-19 10:09:19

37

比起9330错误算少的了

qsk --- 2013-08-26 22:27:11

38

编织屏蔽记忆新增的RVVPS里面的数据不知道从那儿来的，推算不出来！
frankerhu --- 2013-08-30 09:53:06

39

审核？设计公式建议附上呀，不然真的会误导新手！
TCDL --- 2013-09-20 11:26:01

40

278954364 --- 2013-09-23 11:03:09

41

橡套电缆JB/T 8735上面也有类似的情况

hmjyp --- 2013-09-27 14:39:41

42

错误嘛，避免不了。大家发现了就相互告知一下。
sswffgdnn --- 2013-10-13 12:32:56

43

目前修改单仍未出来
lyf1546 --- 2014-02-22 09:27:23

44

理解下吧
xuri --- 2014-03-13 23:22:31

45

通过画图可以看出来3+9结构和1+6+13结构不是很稳定，中间有空隙，造成0.5mm2和0.75mm2外径相似是可以理解的。

十一月秋风 --- 2014-03-22 15:44:40

46

专家修订标准就是去吃吃饭 喝喝酒 认认人 吹吹牛 有谁去伤那脑筋详细看这么多数据 头大啊！

企业使用标准就是 看看字 认认数 喊喊号 忽悠客户 真去按标准做一句话你倒霉了 无语啊。。。。

phoenix360 --- 2014-05-16 18:27:17

47

RVVP的编织单丝有的是0.15有的是0.16这些简直不知道怎么想的。
chairstina --- 2014-09-11 11:30:39

48

相关机构犯的错那就叫错，只是个小小的失误，唉！！！
chairstina --- 2015-01-23 16:25:26

49

数据太多了吧，有的测试报告中间的数据都有可能出错，更何况标准了呢？只是我想问那申请相对应的范围是否根据标准制作呢
w287030375 --- 2015-03-02 11:42:01

50

jb8734-2015版快出来了，希望能把12版里的错误改正过来
nannan --- 2015-04-08 02:52:21

51

希望如此
http --- 2015-11-06 09:13:30

52

标准作为严肃的东西，不应该出现这种错误，标准制定应杜绝只挂名不干事的现象
zhuli2000 --- 2015-11-16 09:42:18

53

各楼都有自己的简介，很好
royxiao --- 2016-06-06 15:36:36

54

积分不够，不能下载啊
dtxianlan --- 2016-07-20 17:25:36

55

现在写标准的都是些什么单位啊，每个单位是为了写标准而写标准，根本就没有验证，有些计算方法都是错的。
CSDLC --- 2016-07-28 10:45:23

56

JB/T8734的严谨性肯定没有5023好 想当年8734 98版出来的时候 没多久就出了个修正说明的
chendacun1 --- 2017-04-05 15:14:37

57

2b标准，越编越差，按一这标准生产，做出来的都是拉及产品，尤其是电子类产品，
sxxljt --- 2017-05-23 14:00:58

58

官方线缆询价交流群，新群号：588733575~提供线缆技术，知识文档以及产品参数，更有实时报价，等你来哦~
delin84 --- 2017-12-24 11:12:41

59

标准里的错误，不知道是标准编辑的问题，还是印刷排版的问题
caoxiaomin --- 2018-02-08 09:22:58

60

应该是编写错误吧，这做不到的呀。算来算去也只有0.6几的厚度，不达1.2的标准呀。
1928834953 --- 2018-05-22 16:08:48

61

通信电缆的基础知识

　　(一)电缆绝缘形式

　　通信电缆导线的绝缘形式;主要有实心材料绝缘、泡沫材料绝缘、带状材料绕包绝缘、绳带绕包绝缘以及绳管绝缘等，绝缘材料为纸或各种塑料，长途通信电缆多采用绳带绕包绝缘、绳管绝缘或泡沫塑料绝缘形式。

　　(二)电缆扭绞

　　通信电缆的导电芯线经过绝缘以后构成传送信号的双线对，为了降低回路间的相互影响，将绝缘芯线按一定的规律扭绞起来。而后进行电缆的总绞合。电缆扭绞成组的方式有：对绞、星绞两种。目前市话电缆采用对绞，长途通信电缆采用星绞。

通讯电缆型号规格及标准技术

　　1、对绞

　　把两根不同颜色的芯线，按照一定的扭距，相互绞合在一起，组成一个工作对。

　　芯线的扭距又叫节距。一般0.4、0.5、0.6毫米的电缆，节距应不大于100毫米;0.7毫米的电缆，节距不大于120毫米。对绞式电缆的芯线绝缘材料色谱，有普通色谱和全色谱两种。普通色谱对色标分别为红色或深色为A 线，白色或浅色为B 线。全色谱线组合扭绞成25种不同色标的线对。有主色和辅色之分。主色是白、红、黑、黄、紫;辅色是蓝、桔、绿、棕、灰。每一个主色分别与辅色搭配一个工作对。总共25对。

　　2、星绞

　　星绞是将四根绝缘芯线放置在正方形的对角上，按一定的绞距进行扭绞，对角的两根线为一个通话回路，两回路间的这种排列比较合理，因此，它们之间的串音较小，同时电缆内各星绞组根据设计要求具有不同的绞距，以减小线组以外的干扰。

　　在星绞组中，工作线对的位置是对称的，对角为一对，星绞四线组也有普通色谱和全色谱两种，普通色谱星绞组四根芯线的颜色顺序有红、绿、黄(白) 蓝四种，红、黄(白) 为一对，蓝、绿为另一对。全色谱星绞组的线组号与色谱排列。

xl白河 --- 2018-06-07 13:29:53

62

了解一下
HONEY168WW --- 2018-08-29 15:01:38

63

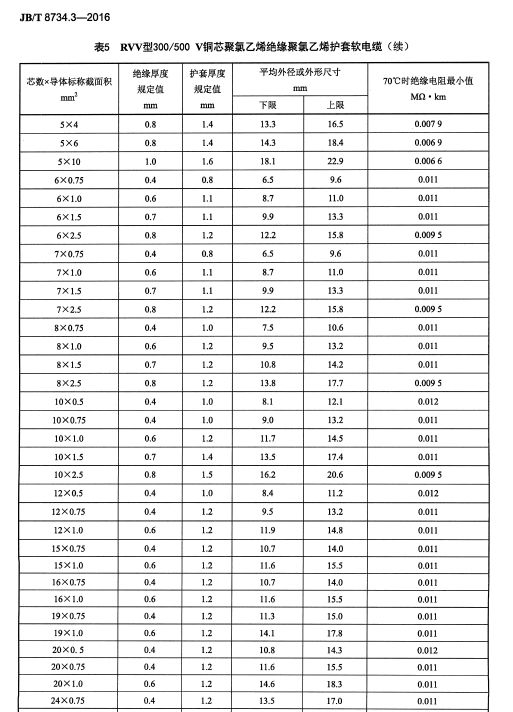

1.jpg都已经使用2016版的了，已经改过来了

HONEY168WW --- 2018-09-20 08:11:12

64

请问下对绞线绞合外径如何计算，比如说25对，8对，4对最后束绞后的绞合外径，在设计时怎样计算理论值？

hszhihsz --- 2019-07-11 09:20:27

65

标准里很多数据与现实差异较大很正常，用人觉得它们很草率，编写的人觉得自己很牛X。
游客 --- 2020-11-06 11:34:03

66

看里面RVV2x6 和 RVV2x10  的标准数据还更坑，截面积大那么多，绝缘和护套厚度都更大，外径反而要求更小。。。。。
ckx603 --- 2020-11-18 10:23:05

67

大家来找茬？
1146809915 --- 2021-05-08 15:18:11

68

sswffgdnn:

标准名称：额定电压450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第2部分：固定布线用电缆电线

标准编号：JB/T 8734.2-2012
标准状态：现行
标准简介：
本标准规定了固定布线用电线电缆的型号、规格、技术要求和检验。

本标准适用于交流额定电压U0／U为450/750V及以下动力装置固定布线用的铜芯或铝芯聚氯乙烯绝缘电缆电线。
替代情况：替代JB/T 8734.2-1998
发布部门：中华人民共和国工业和信息化部
发布日期：2012-05-24
实施日期：2012-11-01
出 版 社：机械工业出版社
出版日期：2012-12
2011年12月第1版第1次印刷

截图来源：正版JB/T 8735.2-2012扫描件（非盗版标准）。

【两处疑问】

RVV 12×0.5和RVV 12×0.75平均外形尺寸下限的规定分别为9.7mm和9.5mm；

RVV 20×0.5和RVV 20×0.75平均外形尺寸下限的规定分别为12.5mm和11.6mm。

相同芯数的外径下限0.5mm2比0.75mm2大？

本文原创，转载请保留出处。

天使之蓝冰


?

这是下限要求 .意思就是20*0.5的最小外径不小于12.5  20*0.75最小外径不小于11.6标准没问问题，

ailiyan --- 2021-06-11 10:32:39

69

脑袋一拍。。。。
wyjsy --- 2021-06-22 09:16:02

70

呵呵
hongshenghua --- 2021-07-09 13:59:21

71

应该是印刷错误，排版校对没发现。这种情况多了去了！！！
liuandy --- 2022-07-30 15:48:29

72

这还要钱啊
http --- 2022-11-02 14:09:12

73

有些标准编的不负责任，连写名的都哏着丢 人
http --- 2023-12-05 11:38:30

74

都是些博士生研究生编的
